详细信息

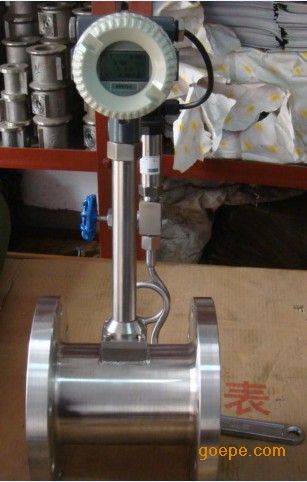

LUGB 系列智能涡街流量计
LUGB/ZQ/MF涡接流量传感器选型表工作原理（ ）
工作原理以卡曼涡街为基础，在流体中设置三角柱型旋涡发生体，在挡体两侧交替形成漩涡，当雷诺数大于10000时，漩涡的频率与流体的平均流速成正比，因而也与流量成正比，由漩涡产生的交替压力作用于封装在表体内的压电传感器时，使传感器产生压电效应。由传感器检测到这种电荷的变化，并转换为频率脉冲信号或4~20mA模拟信号输出。技术特点
1、适用温度宽采用新型检测组件使介质温度扩展至＋350℃
2、增强抗振动性能：新型检测组件运用差动工作原理，*改善了抗振动性能。比传统涡街更适应工业现场的复杂条件，可耐0.2G的振动。
3、独特的变送器装配结构与自检功能：不接触流体，可靠性高，减少悬臂梁结构，介质适应性强，独特光电自检系统。
4、扩展的仪表适用范围：由不同结构组成的系列化产品，能够适用DN25~DN1800的管道，可测量，气体、液体和蒸汽。
规 格 代 码 说 明 厂 标 L 出厂代号 工 作 原 理 U 卡门涡街 型 号 表 示 GB 经济型 ZQ 精密型（蒸汽型） MF 出口型（收费计量专用） 电极形式 B 压电式 G 电容式（经济型无） F 进口电极 转 换 器 1 国产（经济型精密型无） 2 进口 安装形式 1 法兰卡装式 2 法兰连接型(出口型） 3 简易插入式 4 球阀插入式（经济型无） 被测流体 1 液体 2 气体 3 蒸汽
通径代码02 通径25mm 04 通径40mm 05 通径50mm 06 通径65mm 08 通径80mm 10 通径100mm 12 通径125mm 15 通径150mm 20 通径200mm 25 通径250mm 30 通径300mm
规 格 代 码 说 明 表体材质 C 不锈钢304 F 不锈钢316（经济型无） 法兰材质 A 碳钢 B 不锈钢304 C 不锈钢316 供电形式 A 电池供电 B 外供24VDC 显示形式
A 一体式 B 分体式B1/B2 输出信号形式 1 脉冲输出 2 4—20mA/脉冲 2 4-20MA/RS485 3 特殊要求 流体温度 1 普通型-40—150℃ 2 中温型-40—280℃ 3 高温型 0—350℃ 工况压力 1 1.0MPA以内 2 1.6PMA以内 3 2.5MPA以内 4 4.0MPA以内 5 4.0MPA以上 补偿形式 1 无 2 温度补偿 3 压力补偿 4 温度、压力同时补偿 注：B1代表为分体型表头并携带安装支架
B2代表为分体型流量积算仪显示不带表箱
-
北京金立石仪表科技有限公司
*开发生产数显表、除尘脱硫用数显仪表、电工表、流量仪表、双回路数显表、多回路巡检仪、调节器、无纸记录仪、隔离配电、压力变送器、温度传感器等工业产品
LU系列涡街流量计
