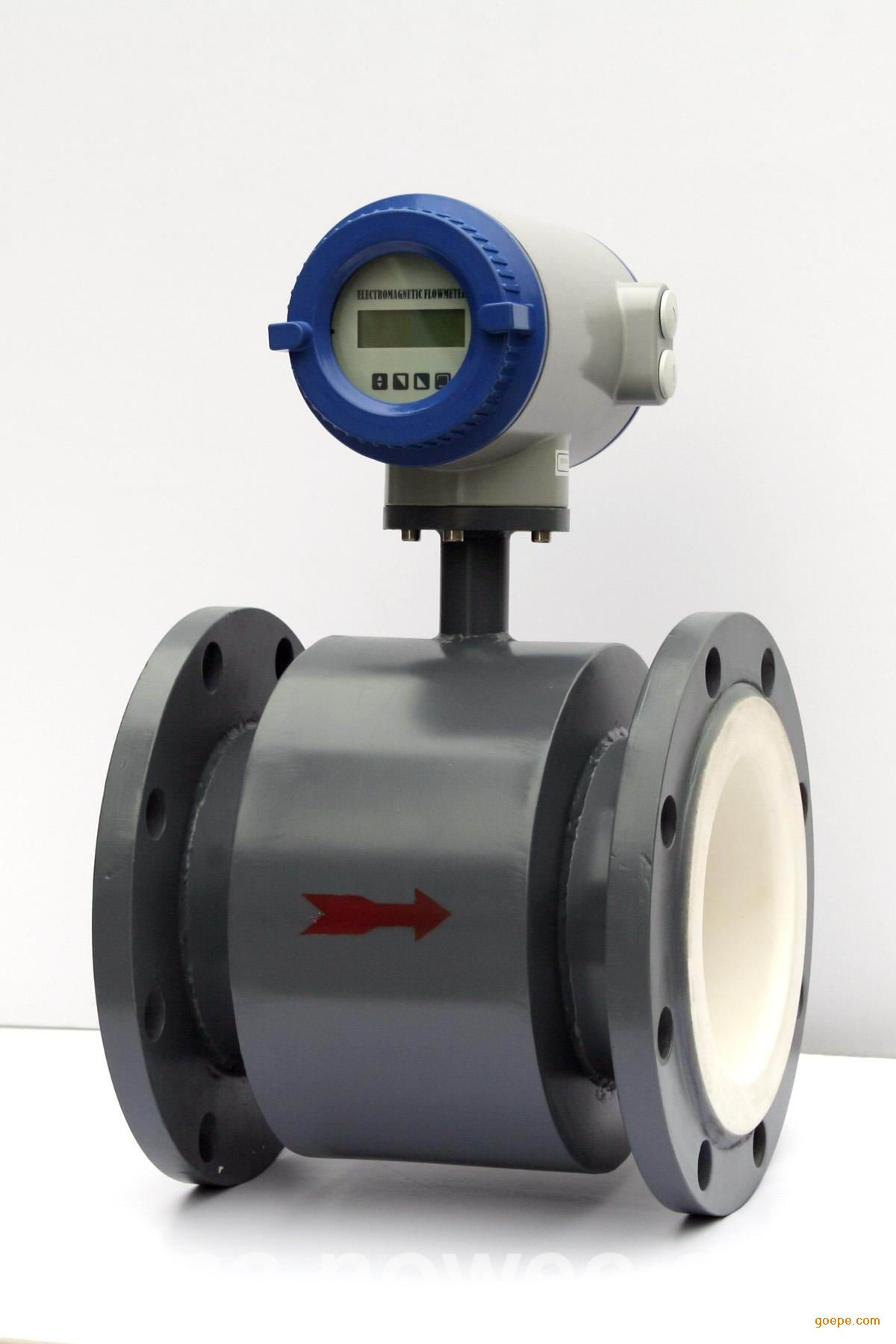

LDBE系列电磁流量计

l 概述：电话咨询：

    LDBE系列电磁流量计符合标准J B/T9248-1999《电磁流量计》，是一种测量导电介质体积流量的感应式仪表，在进行现场监测显示的同时，可输出标准的电信号，供记录、调节、控制使用，实现检测的自动控制，并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。

l 功能特点

    测量管内无可动部件，便于维护管理；无阻流部件，因此无压力损失。被测液体*低电导率≥5μ s/c m，配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量。流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，测量精度高。合理选用衬里及电极材料，可实现良好的耐腐蚀性和耐磨性。低频矩形波激磁，不受工频及现场各种杂散干扰的影响，工作稳定可靠。不受流体方向影响，正反向均可准确计量。量程比1:120（0.1m/s～12m/s），满量程流速范围宽。汉字液晶背光显示，可在线修改参数，操作简单方便。具有空管测量、报警功能，并能适应不同的流体介质。掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量。小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。

l 工作原理

    电磁流量计是运用法拉第电磁感应定律的原理，即导电物体在磁场中作切割磁力线运动时，导体中产生感应电动势。

其感应电动势E 为：E=KBdV

       流量Q 为：Q=3600×V×S

式中：

K —— 仪表系数

B —— 磁感应强度（T）

d —— 电极间距（m）

V —— 流体平均流速（m/s）

S —— 导管内截面积（m2）

    测量流量时，导电性液体以流速V 流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过与液体直接接触的电极检出。对于同一流量计S 、B 、d 为常量，所以流量与感应电动势E （或流速V ）的大小成正比。

l 电磁流量计选型说明

    正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径，流量范围，衬里材料，电极材料和输出电流等，都能适应被测流体的性质和性质和流量的要求。

l 可测量的流体

    由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于5μ/cm的任何流体都选用相应的电磁流量计来测量流量，因此不导电的气体，蒸汽，油类，丙酮等物质不能选用电磁流量计来测量流量。

l 传感器口径的确定

    流量计使用流速*好在0.3-15m/s范围内，此时流量计口径可选择与用户管道口径一致。使用流速低于0.3m/s时*好在仪表部位局部提高流速，采用缩管方式，

l 一体型或分离型的选择

一体型：现场环境较好的情况下，一般都选用一体型，即传感器和转换器组装成一体。

分离型：即传感器和转换器分开装于不同的地点，一般出现以下情况时选用分离型。

    ⑴环境温度或流量计转换器表面受辐射温度超过60oC.

    ⑵管道震动较大的场合。

    ⑶会对传感器的铝壳严重腐蚀的场合。

    ⑷现场温度较大或有腐蚀性气体的场合。

    ⑸流量计装在高空或并下调试不方便的场合。

订货时应注明传感器的转换器分离距离，一般不能超过100m,转换器为墙挂式安装。
